Arduino Led Yakma Uygulaması

Arduino üzerine içerik üretmemizi isteyen ziyaretçilerimiz için en basitten en zora doğru gidecek şekilde bu yıl 20'ye yakın Arduino uygulaması paylaşacağız. Bu uygulamalardan birincisi Arduino ile led yakma ve söndürme uygulaması olacak.

Uygulamada kullanılacak malzemelerin tanıtımı:

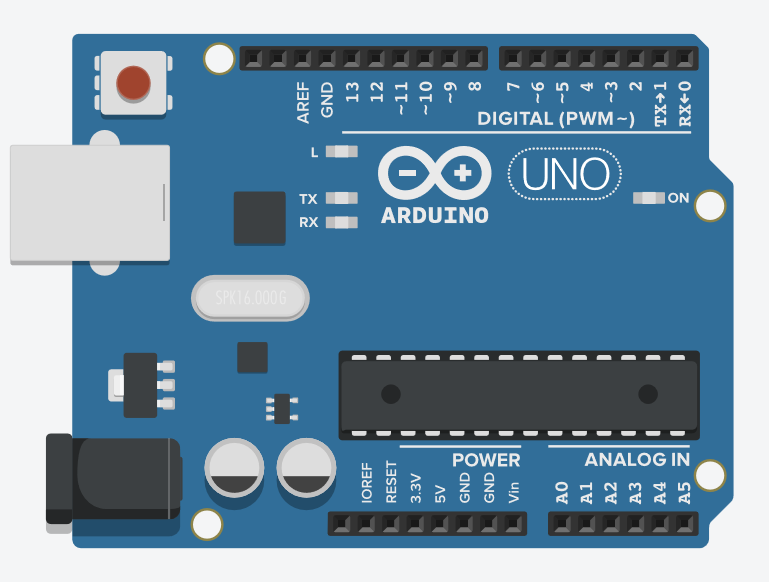

Arduino Uno

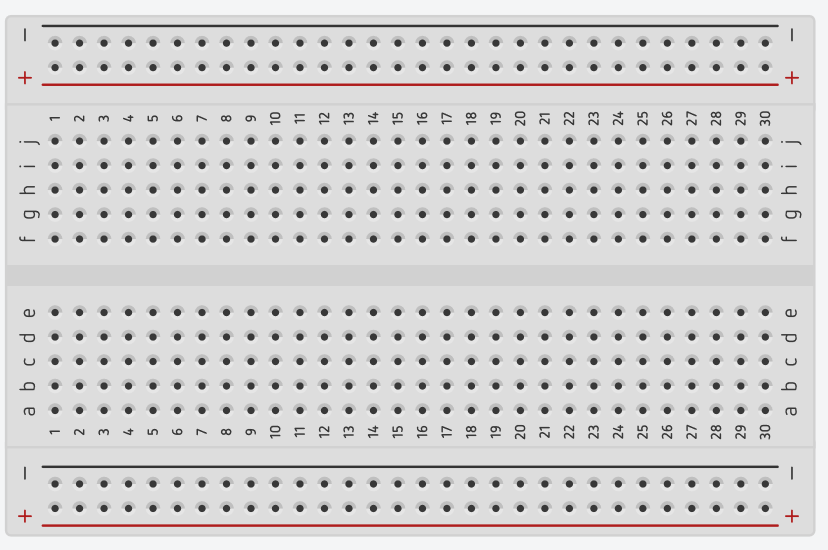

Breadboard


Erkek - Erkek Kablo



Led

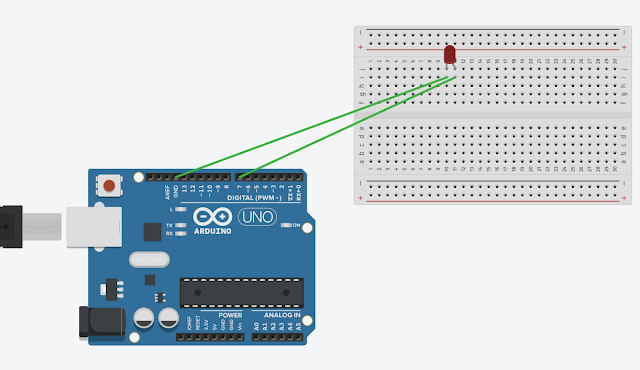

Uygulamamıza başlayalım. Ledimizin bir bacağının eğik olduğunu görebilirsiniz. Bu bacak + değeri alan bacaktır. Diğer bacak ise GND'dir. + Bacağı biz pinlere takarız. Diğer bacağı ise Arduino Uno üzerindeki GND yazan toprak alanına takarız. Hemen aşağıda malzemelerimizin nasıl takıldığını gösteren şemayı inceleyebilirsiniz.

Eksi bacağımızı Arduino Uno üzerinde GND kısmına takıyoruz. Artı bacağımızı Dijital Pinlerden 7. pine takıyoruz. Bu iki aşamada da erkek-erkek kabloları kullanıyoruz.

Breadboard'a üstte bulunan ekran görüntüsündeki gibi ledin bacaklarını takmanız ardından her bacağın peşi sıra önünde bulunan alanlara erkek-erkek kabloları takmanız yeterlidir.

Artı bacağı 7. pine takmanız oldukça önemlidir. Çünkü uygulamanın devam eden bölümlerinde doğrudan bu pini kontrol etmek için komutlar yazacağız. Bu yüzden bu çok önemlidir.

Bu çalışma Tinkercad web sitesi aracılığıyla oluşturulmuştur. Bu sitede bu uygulamanın çalışması için gerekli olan komutların ekran görüntüsü aşağıdaki gibidir.

Kodların Yorumlanması:

  1. Yazdığımız bu komut satırı 10 kez kendi kendini tekrarlayacaktır.
  2. İlk olarak 7. pine Yüksek değerini verip Ledimizin yanmasını sağlayacaktır
  3. Ardından 1 saniye bu şekilde bekleyecektir.
  4. Sonra 7. pine güç vermeyi kesmek için Düşük değeri gönderilecektir.
  5. Son olarak bu süreçte de bir saniye beklenecektir.

Yukarıdaki ekran görüntüsünde sadece Mblock programında ve Tinkercad web sitesinde çalıştırabileceğiniz kod bloklarıdır. Hemen aşağıda sizlere doğrudan bu uygulamayı çalıştırabileceğiniz orijinal komutları görebilirsiniz.

Orijinal Kodları:



Yazımız hakkında değerli düşüncelerinizi merak ile beklediğimi ifade etmek isterim. Bunun yanı sıra diğer yazılarımızdan haberdar olmak sağ taraftan sitemize abone olabilirsiniz. İyi çalışmalar dilerim. Saygılarımla..
